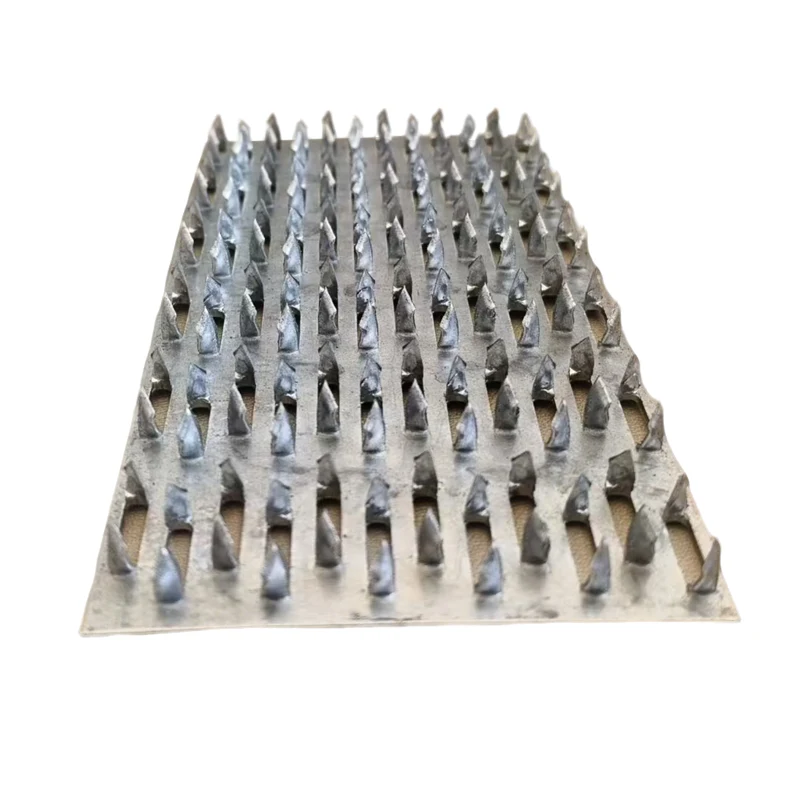

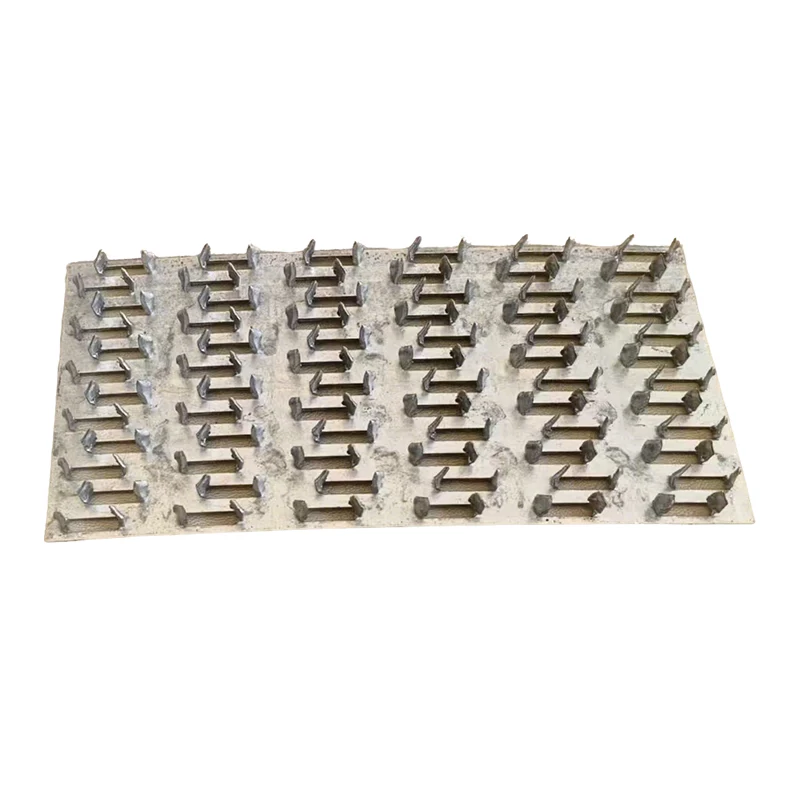

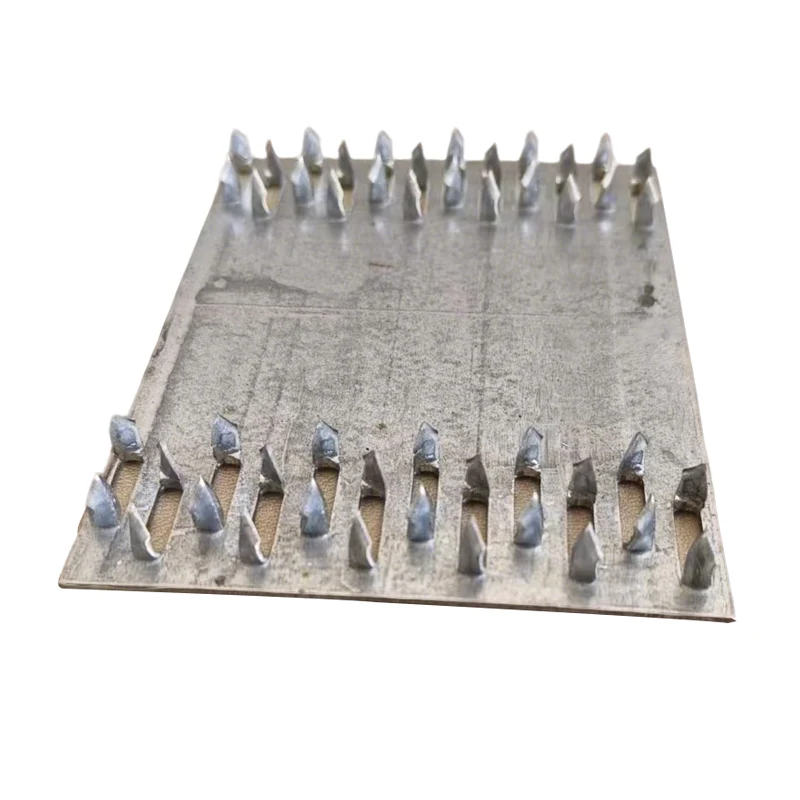

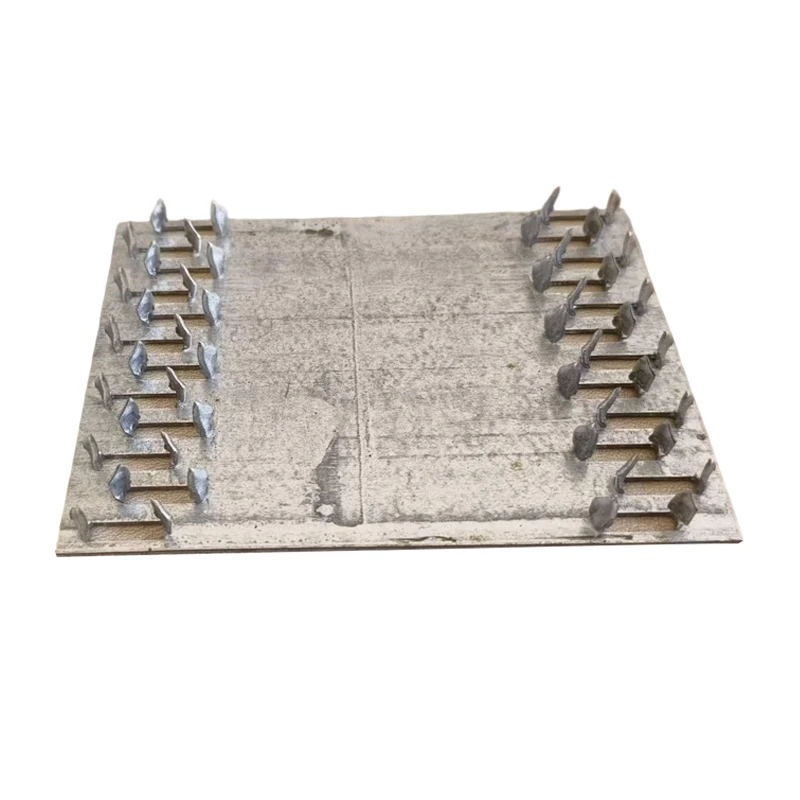

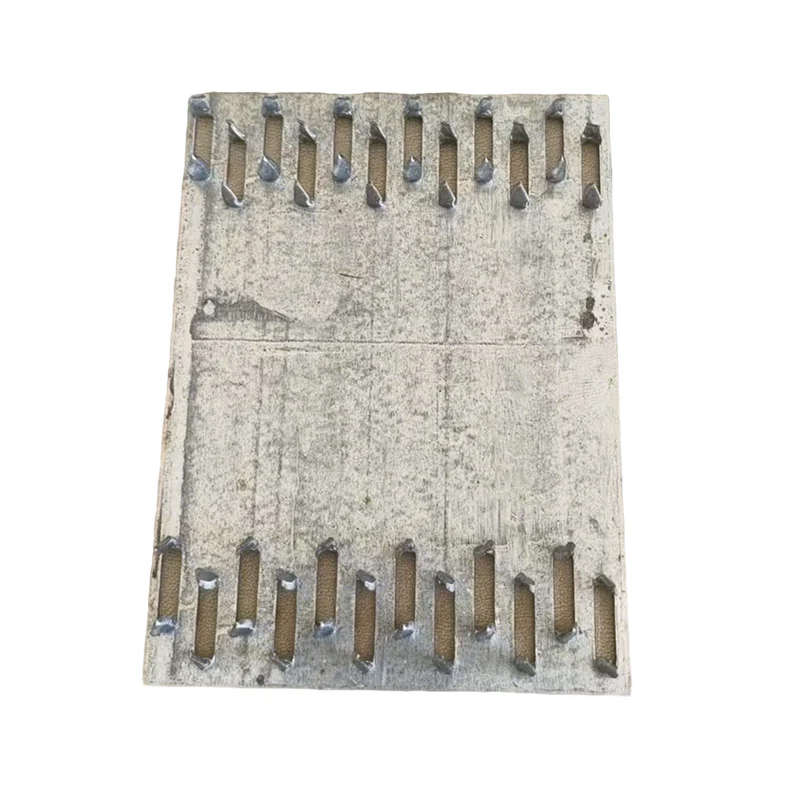

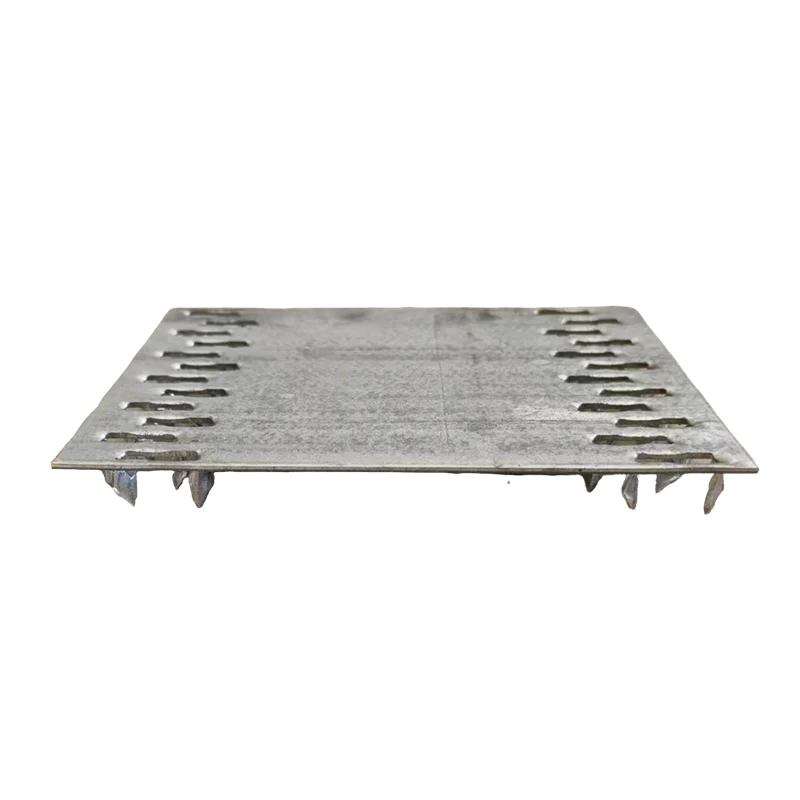

목재 커넥터 헤비 듀티 네일 플레이트

목재 커넥터 헤비 듀티 네일 플레이트는 조립식 목재 건축 및 트러스 시스템에 널리 사용되는 고하중 목재 조인트용으로 설계된 구조용 커넥터입니다. 에스센메탈(S-SEN Metal)에서 생산하는 이 제품은 배치 생산 환경에서 연결 강도, 설치 효율성, 구조적 일관성을 향상시키는 데 중점을 둔 제품입니다.

핵심 구조 설계

• 치아 기하학 디자인:각 톱니는 제어된 각도와 깊이로 형성되어 목재 섬유를 관통하고 다방향 저항을 생성합니다.
• 부하 전달 메커니즘:점하중을 플레이트 표면 전체의 분산 하중으로 변환합니다.
• 임베디드 연결:치아가 압력을 받아 목재에 박혀 표면 고정 대신 기계적 인터록을 형성합니다.
• 플레이트 강성:두께 범위(1.0~1.5mm)는 유연성과 구조적 강성 간의 균형을 보장합니다.

엔지니어링 가치

• 수동 목공 작업으로 인한 변동성을 줄입니다.
• 목재 구성요소의 표준화된 생산을 지원합니다.
• 인장력과 전단력 하에서 전체적인 프레임 무결성을 향상시킵니다.
• 공장 사전 제작 + 현장 조립 워크플로 가능
• 프로젝트 일정 및 인건비 제어에 도움이 됩니다.

성능 이점(대체 제품과 비교)

• Vs 전통적인 장붓구멍 & 장부:복잡한 절단을 제거하고 반복성을 향상시킵니다.
• 표준 평판과 비교:치아 맞물림은 더 깊은 구조적 고정을 제공합니다.
• 나사/볼트 대:일괄 처리 시 더 빠른 설치, 대부분의 경우 사전 드릴링이 필요하지 않음
• 아연 도금되지 않은 판과 비교:습하거나 실외 조건에서 더 긴 서비스 수명

제품 사양

응용 시나리오

• 조립식 지붕 트러스 시스템
• 경량 프레임 목재 하우징
• 엔지니어링 목재 구조물(다중 관절 노드)
• 농업용 건물 및 온실
• 야외 목재 프레임워크(펜싱, 데크 지지대)

일반적인 사용 사례

• 지붕 트러스 공장:여러 목재 부재를 동시에 연결하기 위해 유압 프레스와 함께 사용되는 목재 커넥터 헤비 듀티 네일 플레이트
• 조립식 주택 프로젝트:대규모 주택 유닛 전반에 걸쳐 일관된 접합 강도를 보장합니다.
• 건설 프로젝트 수출:해외 조립팀의 설치 단순화

제조 및 품질 관리

• 일관된 톱니 형성을 위한 고정밀 스탬핑 금형
• 치수 정확도를 위한 CNC 가공 및 레이저 절단
• 제어된 아연 도금 공정(Z275 코팅 표준)
• ISO 9001 품질경영시스템
• 두께, 코팅 및 구조적 무결성에 대한 일괄 검사

설치 방법

• 유압식 또는 기계식 프레스를 사용한 압입 설치(구조용으로 권장)
• 가벼운 작업이나 임시 고정을 위한 수동 못 박기
• 하중 요구 사항에 따라 한쪽 또는 양쪽에 적용

구매자의 우려 사항 및 실제 답변

• 부하 용량 문제:
  목재 종류, 판 크기, 설치 방법에 따라 다릅니다. 구조 프로젝트에는 엔지니어링 계산 또는 테스트가 권장됩니다.
• 부식 저항:
  Z275 아연 도금 코팅은 대부분의 실외 환경에 적합합니다. 더 높은 부식 요구 사항에 대해 스테인리스강 옵션을 사용할 수 있습니다.
• 대량 주문의 일관성:
  S-SEN Metal은 표준화된 금형과 자동화된 스탬핑을 사용하여 배치 전반에 걸쳐 균일성을 유지합니다.
• 맞춤화 유연성:
  프로젝트별 요구 사항에 맞게 맞춤형 두께, 플레이트 크기, 톱니 밀도 및 구멍 레이아웃을 지원합니다.

FAQ

• 질문: 목재 커넥터 헤비 듀티 네일 플레이트를 재사용할 수 있습니까?
  A: 설치 후 치아 변형이 발생하므로 권장하지 않습니다.
• Q: 사전 드릴링이 필요합니까?
  A: 프레스 설치는 불가능합니다. 목재 밀도에 따라 일부 수동 적용에는 필요할 수 있습니다.
• Q: 연결 강도에 영향을 미치는 것은 무엇입니까?
  A: 목재 밀도, 수분 함량, 판 크기 및 설치 압력 모두 성능에 영향을 미칩니다.
• Q: 구조 엔지니어링 프로젝트에 사용할 수 있나요?
  A: 예, 일반적으로 공학목재 시스템에 사용되지만 적절한 설계 계산이 필요합니다.

공급업체 강점

• 허베이성 난피현에 위치 – 하드웨어 제조 기지 설립
• 스탬핑, 커팅, 표면처리 기능을 갖춘 통합공장
• 북미, 호주 시장 수출 경험
• OEM/ODM 지원 및 안정적인 대량공급 지원
