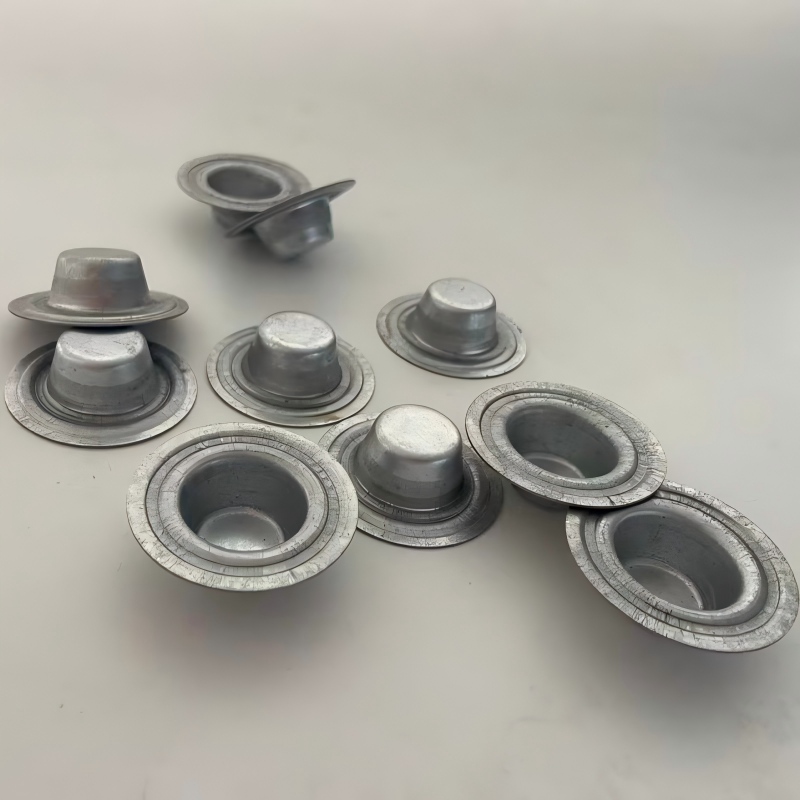

디지털 CAD/CAM은판금 제조 부품일관된 디지털 워크플로우 내에서 엔지니어링 설계, 제조 프로그래밍, 생산 제어를 연결합니다. CAD(컴퓨터 지원 설계)는 정확한 제품 형상, 치수, 구멍 위치 및 굽힘 기능을 정의하는 반면, CAM(컴퓨터 지원 제조)은 승인된 설계 데이터를 호환 가능한 CNC 절단, 펀칭 및 굽힘 장비에 대한 지침으로 변환합니다. 이러한 통합은 수동 데이터 전송 오류를 줄이고, 생산 전에 설계 충돌을 식별하고, 반복적인 제조 실행에서 치수 일관성을 향상시키는 데 도움이 됩니다.
산업 구매자의 경우 공급업체를 비교하고, 견적을 평가하고, 승인 기준을 설정할 때 이러한 관계를 이해하는 것이 필수적입니다. 디지털 프로세스는 구멍 위치, 절단 프로파일, 굽힘 각도 및 조립 인터페이스에 대한 정밀한 제어를 지원할 수 있지만 모든 완성된 부품이 모든 공차를 충족한다고 보장할 수 있는 소프트웨어 패키지는 없습니다. 따라서 신뢰할 수 있는 조달 결정은 설계 데이터 승인 방법, 생산 프로그램 검증 방법, 실제 치수 검사 방법을 고려합니다. 이 가이드에서는 구매자가 생산 주문을 확정하기 전에 제조 능력을 평가하는 데 도움이 되는 엔지니어링 원칙, 구매 매개변수 및 공급업체 질문에 대해 설명합니다.
1. 디지털 CAD/CAM은 판금 제조의 정확성에 어떤 변화를 가져옵니까?
2. 디지털 디자인 데이터는 생산 시작 전 어떻게 오류를 방지하나요?
3. 왜 CNC 프로그래밍, 절단, 굽힘을 함께 제어해야 합니까?
4. 구매자는 공급자의 정확성과 기술 능력을 어떻게 확인할 수 있습니까?
디지털 CAD/CAM은 생산 현장에서 엔지니어링 정보가 준비, 전달 및 사용되는 방식을 변화시킵니다. CAD 소프트웨어는 의도한 형상을 정의하고, CAM 소프트웨어는 승인된 설계 정보를 호환 가능한 제조 장비에 대한 지침으로 변환하는 데 도움을 줍니다. 제어된 워크플로를 통해 두 단계가 연결되면 엔지니어링 팀과 생산 팀은 각 단계에서 수동으로 정보를 다시 생성하는 대신 일관된 치수 참조를 통해 작업할 수 있습니다. 이를 통해 표기 오류가 발생할 가능성이 줄어들고 제조 결과가 원래 설계 의도와 일치하는지 여부를 더 쉽게 식별할 수 있습니다.
일반적인 프로젝트는 2차원 도면, 3차원 모델 또는 두 가지 모두로 시작됩니다. 설계는 치수, 재료 요구 사항, 구멍 패턴, 컷아웃, 굽힘 선, 장착 기능 및 결합 구성 요소 간의 관계를 정의합니다. 엔지니어는 형상을 검토하여 선택한 프로세스와 사용 가능한 툴링을 사용하여 의도한 모양을 생산할 수 있는지 여부를 결정합니다. 설계가 승인되면 CAM 준비를 통해 계획된 장비에 적합한 절단 경로, 펀칭 좌표 또는 굽힘 지침을 생성할 수 있습니다.
이 과정은 단순히 버튼을 눌러 모델을 완제품으로 변환하는 작업이 아닙니다. 엔지니어는 제조 과정에서 재료가 어떻게 반응할지 고려해야 합니다. 예를 들어 플랫 패턴은 굴곡의 형상과 재료 변형의 영향을 설명해야 합니다. 절단 프로그램은 적절한 도구 경로와 프로세스 설정을 사용해야 합니다. 형성된 인클로저에는 가공물과 기계 공구 간의 충돌을 방지하기 위해 신중하게 선택된 굽힘 순서가 필요할 수 있습니다.
따라서 우리의 엔지니어링 검토는 도면을 제조 방법, 재료 사양, 툴링 및 검사 계획과 연결해야 합니다. 설계가 변경되면 생산을 계속하기 전에 수정된 정보도 승인되고 전달되어야 합니다.
정확성은 종종 광범위한 판매 용어로 사용되지만 구매 팀은 측정 가능한 여러 특성을 구별해야 합니다. 각각은 제조 품질의 다양한 측면을 설명합니다.
프로세스는 정확하지 않아도 반복될 수 있습니다. 기계가 지정된 위치에서 약간 떨어진 곳에 반복적으로 구멍을 배치하는 경우 결과는 일관되지만 여전히 수용할 수 없습니다. 반대로, 하나의 허용 가능한 샘플은 동일한 결과가 대규모 배치 전체에 걸쳐 유지될 수 있음을 증명하지 않습니다. 구매자는 측정된 결과와 프로세스의 일관성을 모두 평가해야 합니다.
여러 개의 구멍, 두 개의 굴곡 및 좁은 슬롯이 있는 장착 브래킷을 고려하십시오. 별도의 부서에서 서로 다른 도면 버전을 해석하거나 수동으로 좌표를 서로 다른 시스템에 입력하는 경우 작은 불일치가 구멍 정렬이나 완성된 브래킷 너비에 영향을 미칠 수 있습니다. 제어된 디지털 모델은 설계 검토 및 제조 준비를 위한 공통 기하학적 참조를 제공합니다.
디지털 정보는 구성요소가 반복되는 특징을 가지고 있거나 제한된 간격으로 조립품에 맞아야 할 때 특히 유용합니다. 엔지니어는 재료를 절단하기 전에 피처 관계를 검토하고 굽힘, 구멍, 패스너 및 인접 구성 요소 간의 잠재적인 간섭을 식별할 수 있습니다. 이러한 점검은 모든 재료 또는 프로세스 문제를 자동으로 식별할 수는 없지만 피할 수 있는 설계 및 프로그래밍 오류를 방지하는 데 도움이 됩니다.
구매자는 공급업체가 승인된 도면 개정을 식별하고, 생산 프로그램을 해당 개정에 연결하고, 오래된 파일의 사용을 방지하는 방법을 물어봐야 합니다. 또한 설계 변경을 승인할 권한이 있는 사람과 검사 팀이 생산과 동일한 승인 요구 사항을 사용하는지 여부도 확인해야 합니다.
구매 사양이 부품의 올바른 작동 여부를 결정하는 특성을 정의할 때 디지털 제조가 더욱 유용해집니다. 아래 표는 실용적인 출발점을 제공합니다. 값 자체는 승인된 엔지니어링 도면과 공급업체의 확인된 역량에서 나와야 합니다. 일반적인 산업 설명에서 가정해서는 안 됩니다.
| 매개변수 | 정의할 정보 | 왜 중요한가요? |
| 재료 등급 | 요구되는 등급, 적용 가능한 표준 및 문서가 명시된 경우. | 재료 특성은 강도, 성형 거동 및 작동 환경 적합성에 영향을 미칩니다. |
| 시트 두께 | 공칭 두께, 허용되는 변형 및 특수 재료 요구 사항. | 두께는 절단 설정, 굽힘 형상, 강도 및 조립품 치수에 영향을 미칩니다. |
| 플랫 프로파일 | 외부 치수, 구멍 직경, 슬롯, 컷아웃 및 가장자리 거리. | 이러한 기능은 성형 또는 조립 전에 초기 형상을 정의합니다. |
| 벤드 지오메트리 | 굽힘 각도, 내부 반경, 방향 및 중요한 마감 치수. | 성형은 스프링백과 재료 변형을 통해 최종 모양을 변경할 수 있습니다. |
| 치수 공차 | 중요한 기능 및 관련 일반 공차에 대해 허용되는 편차. | 명확한 한계를 통해 공급업체는 생산을 계획하고 구매자는 적합성을 평가할 수 있습니다. |
| 표면 요구 사항 | 마감, 코팅, 디버링, 가시면 요구 사항 및 가장자리 상태. | 표면 품질은 외관, 부식 방지, 안전 및 조립에 영향을 미칠 수 있습니다. |
| 검사 요구사항 | 측정 기능, 허용 기준 및 필수 보고서입니다. | 검사를 통해 배송된 부품이 합의된 사양을 충족하는지 여부가 확인됩니다. |
CAD 모델은 치수를 정확하게 나타낼 수 있지만 실제 제조 프로세스에서는 모델이 제거하지 못하는 변수가 발생합니다. 절단 중에 재료가 움직일 수 있습니다. 공구 마모는 펀칭된 형상에 영향을 미칠 수 있습니다. 굽힘 작업으로 인해 스프링백이 발생할 수 있습니다. 잘못된 공작물 위치 지정으로 인해 전체 패턴이 바뀔 수 있습니다. 측정 장비는 허용 오차가 엄격할 때 불확실성을 초래할 수도 있습니다.
이러한 이유로 판금 제조 부품을 평가하는 구매자는 일반적인 정밀도 약속에 의존하기보다는 공정별 확인을 요청해야 합니다. 공급업체는 절단 공정에 의해 제어되는 치수, 성형에 따라 달라지는 치수, 최종 검사가 필요한 치수를 설명해야 합니다. 허용 기준은 가능한 가장 작은 허용 오차에 대한 임의적인 요구가 아니라 구성 요소의 실제 기능을 반영해야 합니다.
Cangzhou Shengsen Metal Products Co., Ltd.도면 검토, 공정 계획, 합의된 검사 준비 등 제안된 프로젝트에 사용할 수 있는 기술 정보와 증거를 통해 평가해야 합니다. 중요한 질문은 단순히 디지털 도구를 사용하는지 여부가 아니라 공급업체가 필요한 형상을 달성하고 검증하는 방법을 보여줄 수 있는지 여부입니다.
많은 제조 문제는 절단이나 성형 작업 자체가 아닌 엔지니어링 준비 과정에서 발생합니다. 잘못된 참조 모서리에서 구멍의 치수가 지정될 수 있고, 굽힘이 인접한 형상을 방해할 수 있으며, 수정된 도면이 기계 프로그램을 준비하는 사람에게 전달되지 않을 수도 있습니다. 재료가 절단되거나 성형되면 이러한 문제를 해결하려면 추가 노동, 재료 교체, 일정 조정 및 갱신 검사가 필요할 수 있습니다. 디지털 설계 데이터는 형상을 더 쉽게 검토하고 다운스트림 생산을 위한 제어된 참조를 제공함으로써 이러한 위험을 줄이는 데 도움이 됩니다.
디지털 설계 검토를 통해 제조가 시작되기 전에 여러 유형의 잠재적인 문제를 식별할 수 있습니다. 이러한 점검은 구성 요소의 의도된 기능과 계획된 프로세스의 제한 사항에 대해 수행될 때 가장 유용합니다.
이러한 점검을 통해 피할 수 있는 문제를 예방할 수 있지만 자동화된 검증이 엔지니어링 판단을 대체할 수는 없습니다. 예를 들어, 소프트웨어는 제품 기능에 영향을 주지 않고 이동할 수 있는 기능을 결정하지 않은 채 두 기능이 겹치는 것을 보여줄 수 있습니다. 승인된 치수나 인터페이스를 변경하는 모든 설계 수정은 담당 설계 당국의 승인을 받아야 합니다.
개정 관리는 안정적인 디지털 작업 흐름에서 가장 중요한 부분 중 하나입니다. 산업용 구성 요소는 프로토타입 테스트, 조립 시험 또는 설치된 장비 변경 후에 수정되는 경우가 많습니다. 관련 생산 프로그램 및 검사 요구 사항을 업데이트하지 않고 수정된 도면이 발행되면 여러 부서에서 자신도 모르게 다른 사양에 따라 작업할 수 있습니다.
체계적인 프로세스를 통해 활성 개정 사항을 식별하고, 승인을 기록하고, 영향을 받는 부서에 변경 사항을 전달하고, 쓸모 없는 파일이 의도치 않게 사용되는 것을 방지해야 합니다. 또한 공급업체는 개정 사항이 이미 구매한 원자재, 이미 생산된 부품, 툴링, 포장 또는 예정된 배송에 영향을 미치는지 여부도 결정해야 합니다.
반복 주문을 하기 전에 구매자 체크리스트에 다음 질문이 포함되어야 합니다.
이러한 질문은 비교적 단순한 부분에도 유용합니다. 영향을 받는 치수가 기능적으로 중요한 경우 구멍 간격이나 굽힘 위치를 조금만 변경하면 조립이 방해될 수 있습니다. 개정 관리는 반복 주문이 이전 해석이 아닌 승인된 설계를 재현하도록 보장합니다.
사용 가능한 소프트웨어 및 장비에 따라 CAM 준비는 도구 경로 시뮬레이션, 충돌 검사, 절단 순서 계획 및 배열을 지원할 수 있습니다. 각 기능은 서로 다른 목적을 갖고 있으므로 구매자는 모든 디지털 워크플로우에 동일한 기능이 포함되어 있다고 가정하기보다는 공급업체가 실제로 어떤 기능을 사용하는지 확인해야 합니다.
시뮬레이션은 생산이 시작되기 전에 부적절한 기계 움직임, 도구 간섭 또는 비효율적인 작업 순서를 식별하는 데 도움이 됩니다. 네스팅 소프트웨어는 시트에 구성요소 프로파일을 배열하여 재료 활용도를 높이고 낭비를 줄일 수 있습니다. 그러나 중첩 효율성이 높다고 해서 자동으로 치수 정확도가 높아지는 것은 아닙니다. 촘촘하게 채워진 절단 레이아웃에는 여전히 적절한 절단 매개변수, 적절한 순서, 열 및 부품 이동 제어가 필요합니다.
복잡하게 형성된 구성 요소의 경우 디지털 모델은 엔지니어가 굽힘이 만들어지는 순서를 고려하는 데 도움이 될 수도 있습니다. 작업 순서는 공작물이 툴링에 계속 접근할 수 있는지 여부와 이전에 형성된 플랜지가 이후 굽힘을 방해하는지 여부에 영향을 미칠 수 있습니다. 시뮬레이션은 이러한 위험 중 일부를 줄일 수 있지만 결과는 시뮬레이션에 사용되는 기계, 툴링 및 재료 정보의 정확성에 따라 달라집니다.
재작업은 눈에 보이는 결함이 있는 부품에만 국한되지 않습니다. 장착 구멍이 약간 잘못 배치되었거나, 굽힘 각도로 인해 개구부 폭이 변경되거나, 취급 중 마감 표면이 손상되어 부품이 괜찮아 보이지만 설치 시 실패할 수 있습니다. 조립 시에만 문제가 발견되면 인건비, 운송비, 생산 지연, 구매자의 일정 중단 등의 비용이 발생할 수 있습니다.
디지털 조정은 엔지니어링 팀이 치수를 검토하고, 제조 팀이 승인된 생산 데이터를 사용하고, 검사 팀이 정의된 승인 요구 사항을 확인할 수 있도록 함으로써 예방 가능한 일부 오류를 줄입니다. 그 결과, 주문한 것, 제조된 것, 측정된 것 사이의 관계가 더욱 명확해졌습니다.
실제적인 예로는 여러 개의 장착 패널이 있는 판금 제어 인클로저가 있습니다. 설계팀은 내부 공간을 개선하기 위해 케이블 개구부의 위치를 변경했습니다. 개정이 올바르게 제어되면 업데이트된 모델, 절단 프로그램 및 검사 요구 사항을 다음 배치 전에 조정할 수 있습니다. 생산 프로그램이 변경되지 않은 경우 최신 도면을 다른 곳에서 사용할 수 있더라도 개구부가 이전 위치에서 계속 절단될 수 있습니다.
이 예는 디지털 통합이 소프트웨어 기능만큼이나 관리 분야인 이유를 보여줍니다. 구매자는 단순히 엔지니어링 파일이 디지털이라는 진술이 아니라 통제된 작업 흐름에 대한 증거를 찾아야 합니다.
필요한 문서는 부품 복잡성, 품질 위험 및 계약상의 요구 사항에 따라 다릅니다. 구매자는 모든 주문에 대해 가능한 모든 파일을 필요로 하지 않지만 선택된 기록은 프로세스가 통제된다는 유용한 증거를 제공할 수 있습니다.
| 기록 | 무엇을 보여줄 수 있는가 | 유용할 때 |
| 승인된 도면 또는 모델 개정 | 의도한 형상과 설계 버전을 식별합니다. | 모든 주문, 특히 수정이 가능한 경우. |
| 제조 검토 참고 사항 | 재료, 툴링, 굽힘 또는 기능 타당성에 대한 질문을 기록합니다. | 제조 세부사항이 해결되지 않은 복잡한 부품 또는 도면. |
| 프로그램 또는 설정 식별 | 생산 지침을 승인된 구성 요소 개정에 연결하는 데 도움이 됩니다. | 빈번한 엔지니어링 변경으로 주문과 프로젝트를 반복합니다. |
| 1차 검사 보고서 | 더 넓은 생산이 진행되기 전에 선택한 기능에 대한 측정 결과를 표시합니다. | 새로운 디자인, 중요한 개정 또는 중요한 구성 요소. |
| 최종 치수 보고서 | 지정된 치수가 합의된 허용 한계를 충족하는지 여부를 기록합니다. | 문서화된 치수 확인이 필요한 주문. |
Cangzhou Shengsen Metal Products Co., Ltd.는 1차 검토 또는 치수 보고서가 포함되는지 또는 별도로 합의해야 하는지 여부를 포함하여 특정 주문에 사용할 수 있는 문서를 명확히 하도록 요청해야 합니다. 이렇게 하면 모든 레코드가 자동으로 제공된다고 가정하지 않습니다. 생산 전 명확한 합의는 양측의 기대치를 관리하는 데 도움이 되며 배송 후 품질 분쟁 가능성을 줄여줍니다.
디지털 프로그램은 기계가 계획된 동작을 재현하는 데 도움이 되지만 치수 일관성은 전체 생산 시스템에 따라 달라집니다. 절단 및 성형 작업은 다양한 방식으로 구성요소에 영향을 미치며, 한 단계에서 발생한 오류는 다음 단계에 영향을 미칠 수 있습니다. 프로파일은 올바른 치수로 절단될 수 있지만 굽힘 보정이 적합하지 않은 경우 여전히 부정확한 인클로저로 형성될 수 있습니다. 굽힘 작업은 잘 제어될 수 있지만 원래 구멍 위치가 잘못 프로그래밍된 경우 조립 문제가 발생합니다.
구매자의 경우 이는 단일 기계 사양을 살펴보는 것이 아니라 전체 프로세스에 걸쳐 제조 정확도를 평가해야 함을 의미합니다. 우리의 설정 기록은 편차가 발생할 때 생산 조건을 검토할 수 있도록 관련 자재, 툴링, 프로그램 개정 및 검증 요구 사항을 식별해야 합니다.
레이저 절단과 펀칭은 모두 판금에 널리 사용되지만 서로 다른 메커니즘에 의존합니다. 프로세스 선택은 부품의 재료, 두께, 형상, 수량, 모서리 요구 사항 및 비용을 반영해야 합니다.
레이저 절단은 집중된 에너지원을 사용하여 프로그래밍된 경로를 따라 재료를 분리합니다. 그 결과는 초점 조건, 절단 속도, 보조 가스, 열 입력, 재료 평탄도, 기계 상태 및 시트가 지지되는 방식에 의해 영향을 받을 수 있습니다. 좁은 웹과 작은 형상은 열 효과나 부품 움직임에 특히 민감할 수 있습니다. 적절한 절단 순서와 검증된 프로세스 설정은 이러한 위험을 제어하는 데 도움이 될 수 있습니다.
펀칭은 기계적 툴링을 통해 형상을 생성합니다. 구멍 및 슬롯 치수는 펀치 및 다이 조건, 도구 정렬, 여유 공간, 재료 특성 및 기계 설정에 따라 달라집니다. 마모된 툴링은 가장자리 품질과 치수에 영향을 미칠 수 있습니다. 복잡한 프로파일에는 형상 및 필요한 마감에 따라 여러 작업이나 다른 제조 접근 방식이 필요할 수 있습니다.
어느 프로세스도 모든 애플리케이션에 대해 보편적으로 더 정확하지는 않습니다. 구매자는 공급자에게 선택한 방법을 설명하고 검증이 필요한 치수를 식별하도록 요청해야 합니다. 반복되는 기능의 경우 생산 실행 전반에 걸쳐 도구 마모 및 프로세스 변경이 어떻게 모니터링되는지 이해하는 것이 유용합니다.
굽힘은 판금이 하중을 받으면 모양이 변하고 힘이 제거된 후에 부분적으로 회복될 수 있기 때문에 특별한 문제를 야기합니다. 이러한 회복을 스프링백이라고 합니다. 그 효과는 재료 특성, 두께, 굽힘 반경, 툴링 형상 및 성형 방법에 따라 달라집니다. 플랫 패턴이 디지털 방식으로 정의된 경우에도 실제 생산 조건에서 최종 각도와 치수를 검증해야 합니다.
엔지니어는 굽힘 허용, 굽힘 공제, 툴링 정보 및 프로세스 경험을 사용하여 원하는 형상을 얻는 데 필요한 플랫 패턴을 결정합니다. 이 값은 모든 재료 및 도구 조합에 대한 보편적인 상수는 아닙니다. 두께나 재료 등급이 변경되면 플랫 패턴이나 굽힘 설정을 검토해야 할 수도 있습니다.
내부 너비가 결합 구성 요소와 일치해야 하는 U자형 장착 브래킷을 고려하십시오. 플랫 프로파일은 올바르게 절단될 수 있지만 두 굽힘 각도의 작은 차이로 개구부 너비가 변경될 수 있습니다. 브래킷에 굽은 부분 근처에도 구멍이 있는 경우 형성된 면과의 최종 구멍 관계가 중요할 수 있습니다. 첫 번째 부품 측정과 적절한 경우 맞춤 검사를 통해 계획된 프로세스가 필요한 형상을 생성하는지 여부를 확인할 수 있습니다.
기계 사양에서는 분해능, 반복성, 위치 정확도 등의 용어를 사용하는 경우가 많습니다. 이러한 용어는 상호 교환 가능한 것으로 취급되어서는 안됩니다.
기계는 정밀한 해상도를 갖고 있지만 재료 이동, 공구 마모, 성형 변형, 설정 오류 또는 측정 불확실성으로 인해 도면에 실패한 부품을 생산할 수 있습니다. 머신 데이터는 장비를 평가하는 데 유용하지만 전체 프로세스가 실제 부품에 필요한 공차를 충족할 수 있다는 증거로 뒷받침되어야 합니다.
판금 제조 부품을 조달할 때 지정된 재료, 두께, 치수 및 프로세스에 대해 달성 가능한 공차 확인을 요청하십시오. 단일 일반 정확도 수치가 모든 기능이나 모든 제조 작업에 적용된다고 가정하지 마십시오.
생산 관리는 공정에 변동이 발생할 가능성이 있는 지점에 초점을 맞춰야 합니다. 적절한 제어 수준은 구성 요소의 위험, 복잡성, 수량 및 허용 오차 요구 사항에 따라 달라집니다.
모든 구성 요소에 동일한 검사 빈도가 필요한 것은 아닙니다. 공차가 넓은 단순한 커버에는 중요한 구멍 위치가 있는 브래킷이나 여러 결합 부품과 정렬되어야 하는 성형 인클로저와는 다른 계획이 필요할 수 있습니다. 검사 계획은 기능 요구 사항에 비례해야 합니다.
일부 제작된 부품은 절단 및 굽힘 후에 용접, 연삭, 코팅 또는 조립을 거칩니다. 이러한 작업은 치수 및 표면 상태에 영향을 미칠 수 있으므로 생산 계획에서 그 영향을 고려해야 합니다.
용접은 수축이나 뒤틀림을 유발할 수 있는 국부적인 열을 발생시킵니다. 양은 접합 설계, 재료 두께, 용접 순서, 구속, 열 입력 및 조립품 형상에 따라 달라집니다. 디지털 모델은 의도한 형상을 정의하고 계획을 세우는 데 도움이 될 수 있지만 실제 왜곡은 적절한 프로세스 방법을 통해 제어하고 필요할 때 검증해야 합니다.
연삭 및 마무리 작업을 통해 모서리 상태가 변경되거나 국부적으로 재료가 제거될 수 있습니다. 코팅은 공간이 작은 곳, 특히 결합 표면, 나사산 기능 및 엄격하게 제어되는 개구부의 맞춤에 영향을 미칠 수 있습니다. 포장도 중요합니다. 검사를 통과한 구성품이라도 마감된 표면이 적절하게 보호되지 않으면 운송 중에 여전히 손상될 수 있기 때문입니다.
구매자는 마무리하기 전에 확인해야 할 치수와 모든 지정된 작업이 완료된 후에 확인해야 하는 치수를 식별해야 합니다. 승인은 단순히 절단 직후의 상태가 아니라 배송된 상태를 반영해야 합니다.
Cangzhou Shengsen Metal Products Co., Ltd.는 적용되는 절단, 굽힘, 접합 또는 마무리 단계를 포함하여 실제 설계에 대한 생산 및 검사 접근 방식을 확인하도록 요청해야 합니다. 특정 기계 모델, 최대 두께, 허용 오차 보장 또는 프로세스 인증에 대한 주장은 최신 프로젝트 관련 증거로 뒷받침되어야 합니다. 이 접근 방식은 구매자가 일반적인 제조 설명과 입증된 기능을 구별하는 데 도움이 됩니다.
공급업체 평가는 제품의 기능적 요구사항부터 시작하여 이를 확인하는 데 필요한 증거를 향해 나아가야 합니다. 가장 유용한 공급자가 반드시 최소한의 허용 오차를 약속하는 공급자는 아닙니다. 도면을 이해하고, 기술적 위험을 식별하고, 제조 접근 방식을 설명하고, 측정 가능한 허용 기준에 동의하는 사람입니다. 구매자는 주문이 이루어지기 전에 재료, 공정, 검사 및 마감의 차이를 확인할 수 있도록 일관된 기술 기반으로 견적을 비교해야 합니다.
견적 요청은 공급업체가 암묵적인 가정에 의존하지 않고 의도한 구성 요소를 평가할 수 있도록 충분한 정보를 제공해야 합니다. 불완전한 도면이나 모호한 마감 요구사항으로 인해 가격이 일관되지 않고 주문 확인 후 예상치 못한 변경이 발생할 수 있습니다.
공급자가 대체 제조 방법을 추천하도록 허용된 경우 견적에는 제안된 접근 방식이 명시되어야 하며 치수, 외관, 리드 타임 또는 비용에 대한 관련 효과가 설명되어야 합니다. 특정 프로세스가 필수인 경우 구매자는 해당 요구 사항을 명시적으로 명시해야 합니다.
사양 검토는 엔지니어링 도면을 실제 생산 및 승인 계획에 연결해야 합니다. 기술적인 논의 중에 다음 표를 사용할 수 있습니다. 매개변수는 확인을 위한 범주이지 공급업체의 기존 기능에 대한 주장이 아닙니다.
| 매개변수 카테고리 | 확인 필요 | 불분명한 경우 조달 위험 |
| 재료 | 등급, 두께, 적용규격, 요구자재 기록입니다. | 강도, 성형 거동, 부식 성능 또는 규정 준수가 잘못되었습니다. |
| 컷 피쳐 | 외부 프로파일, 구멍 크기, 슬롯, 컷아웃 및 중요한 가장자리 거리. | 정렬 불량, 조립 어려움 또는 도면 요구 사항 충족 실패. |
| 형성된 기하학 | 굽힘 각도, 내부 반경, 전체 치수 및 관련 공차. | 개구부 크기, 플랜지 위치 또는 결합 관계가 잘못되었습니다. |
| 기하학적 제어 | 평면도, 직각도, 위치, 평행도 또는 기타 정의된 제어가 필요합니다. | 개별 치수는 통과할 수 있지만 조립된 구성요소가 여전히 맞지 않을 수 있습니다. |
| 표면 마무리 | 코팅, 마감, 디버링, 가시면 품질 및 가장자리 상태. | 외관 결함, 부식 노출, 날카로운 모서리 또는 코팅 간섭. |
| 결합 및 조립 | 접합 위치, 용접 요구 사항, 조립 치수 및 검사 요구 사항. | 결합 후 왜곡 또는 정렬 불량. |
| 점검 | 중요한 기능, 허용 한계, 측정 방법 및 보고서 형식. | 배송된 부품이 수용 가능한지 여부에 대한 의견 차이. |
| 포장 | 표면 보호, 부품 분리, 라벨링 및 취급 요구 사항. | 검사 후 및 설치 전 손상. |
구매자는 기능과 비용을 고려하지 않고 모든 치수에 극도로 엄격한 공차를 할당하는 것을 피해야 합니다. 공차가 엄격할수록 추가 설정, 전문 도구 사용, 처리 속도 저하 또는 보다 광범위한 검사가 필요할 수 있습니다. 중요한 인터페이스에는 적절한 제어가 필요하지만 중요하지 않은 치수는 설계가 허용하는 경우 적합한 일반 공차를 사용할 수 있습니다.
검사 증거는 합의된 사양과 실제 결과를 비교할 수 있도록 해야 합니다. 모든 부품을 점검했다는 진술은 공급업체가 측정 대상, 측정 방법 및 허용 여부를 결정하는 한계를 식별하지 않는 한 평가하기 어렵습니다.
응용 분야에 따라 유용한 문서에는 초도품 검사 보고서, 선택된 치수 측정, 자재 기록, 표면 검사 결과 또는 지정된 접합 및 마무리 작업에 대한 기록이 포함될 수 있습니다. 모든 표준 견적에 동일한 보고 패키지가 포함되어 있지는 않으므로 구매자는 생산 전에 필요한 문서를 설정해야 합니다.
검사 보고서를 검토할 때 다음 측면을 검토하십시오.
측정 불확실성은 허용 오차가 엄격할 때 특히 주의할 가치가 있습니다. 측정 방법에 허용 범위에 비해 상당한 불확실성이 있는 경우 사양 한계에 가까운 결과에 대해 신중한 해석이 필요할 수 있습니다. 필요한 경우 구매자와 공급업체는 사전에 측정 절차 및 승인 규칙에 동의해야 합니다.
프로토타입 또는 첫 번째 제품은 새로운 구성 요소, 복잡한 굽힘 순서, 긴밀한 조립 인터페이스 또는 이전에 제조되지 않은 설계에 특히 유용합니다. 이를 통해 구매자는 도면이 올바르게 해석되었는지, 더 많은 양이 출시되기 전에 계획된 프로세스를 통해 의도한 형상을 생산할 수 있는지 확인할 수 있습니다.
유용한 첫 번째 기사 검토에는 중요한 기능의 치수 확인, 짝을 이루는 구성 요소에 대한 적합성 테스트, 표면 검사, 재료 및 마감재가 사양과 일치하는지 확인이 포함될 수 있습니다. 편차가 발견되면 당사자는 그것이 도면, 제조 방법, 설정 또는 측정 프로세스의 결과인지 확인해야 합니다. 모든 설계 변경은 자동으로 생산에 통합되기보다는 공식적으로 승인되어야 합니다.
단일 샘플을 승인한다고 해서 이후의 모든 배치가 적합하다는 것을 증명하는 것은 아닙니다. 반복 생산에는 여전히 적절한 공정 제어와 검사가 필요합니다. 그러나 문서화된 첫 번째 기사는 생산 준비 상태에 대한 기준점을 제공하고 복잡한 도면 해석에 대한 불확실성을 줄일 수 있습니다.
가격 비교는 견적 범위가 일관되는 경우에만 의미가 있습니다. 한 견적에는 디버링, 코팅, 포장 및 치수 보고서가 포함될 수 있고 다른 견적에는 제외될 수 있습니다. 단가가 낮을수록 공차가 더 넓거나 재료 사양이 다를 수도 있습니다. 이러한 차이가 확인되지 않으면 구매자는 총 조달 비용을 과소평가할 수 있습니다.
| 평가영역 | 물어볼 질문 | 해당되는 경우 요청할 증거 |
| 엔지니어링 검토 | 공급업체가 제조 가능성을 검토하고 해결되지 않은 도면 문제를 식별합니까? | 서면 기술 설명 또는 문서화된 검토 프로세스. |
| 디지털 데이터 제어 | 도면 개정 및 관련 생산 프로그램은 어떻게 관리됩니까? | 개정 식별 및 변경 관리 절차. |
| 제조능력 | 제안된 프로세스가 지정된 재료, 형상 및 공차 요구 사항을 충족할 수 있습니까? | 관련 샘플, 프로세스 설명 또는 치수 기록. |
| 품질 검증 | 어떤 기능을 측정하고 어떤 검사 기록이 포함되나요? | 검사 계획 및 합의된 보고서 형식. |
| 마무리 범위 | 표면 처리, 디버링, 보호 포장이 포함되어 있습니까? | 서면 공급 범위 및 마감 요구 사항. |
| 상업적 용어 | 리드타임, 최소 주문 수량, 수정 비용, 반복 주문 조건이 명확합니까? | 자세한 견적 및 서면 주문 조건. |
기술적 논의는 첨단 제조에 대한 광범위한 주장보다는 프로젝트의 구체적인 위험에 초점을 맞춰야 합니다. 중요한 구멍 위치를 확인하는 방법, 굽힘 치수를 확인하는 방법, 첫 번째 제품이 도면을 충족하지 않으면 어떻게 되는지 공급업체에 설명하도록 요청하십시오. 반복 주문의 경우 승인된 프로그램과 자재 사양이 어떻게 유지되는지 문의하세요. 복잡한 어셈블리의 경우 전체 생산 전에 맞춤 검사가 적절한지 논의하십시오.
우리의 견적 검토는 또한 가격이나 수용에 영향을 미칠 수 있는 모든 가정을 식별해야 합니다. 도면에 중요한 공차가 지정되어 있지 않은 경우 공급업체는 설계 의도를 충족하지 못할 수 있는 값을 조용히 선택하는 대신 문제를 제기해야 합니다. 요청된 공차에 특수 툴링이나 추가 검사가 필요한 경우 주문이 확인되기 전에 이에 대해 논의해야 합니다.
Cangzhou Shengsen Metal Products Co., Ltd.는 모든 잠재 공급업체에 적용되는 것과 동일한 프로젝트별 기준을 사용하여 평가되어야 합니다. 구매자는 관련 제조 공정, 달성 가능한 공차, 재료 옵션, 마감 범위 및 사용 가능한 검사 증거에 대한 확인을 요청해야 합니다. 장비, 인증 또는 보장된 성능에 대한 모든 설명은 직접 검증되어야 하며 구매 결정의 일부를 구성하는 경우 문서화되어야 합니다.
치수 적합성은 성공적인 구매의 한 부분일 뿐입니다. 구매자는 또한 공급자가 의도한 응용 프로그램을 이해하고, 기술적인 질문을 즉시 전달하고, 개정을 관리하고, 합의된 문서를 적시에 제공할 수 있는지 여부를 고려해야 합니다. 이러한 관행을 통해 후반 단계에서 예상치 못한 일이 발생할 가능성이 줄어들고 반복 주문을 더 쉽게 관리할 수 있습니다.
실제 구매 순서는 제어 도면 패키지를 발행하고, 중요 매개변수를 명확히 하고, 제안된 프로세스를 검토하고, 검사 요구 사항에 동의하고, 정당한 경우 샘플을 승인하고, 생산 전에 허용 기준을 문서화하는 것입니다. 배송 후에는 승인된 도면 수정본과 관련 검사 기록을 보관하여 향후 주문을 동일한 요구 사항과 비교할 수 있습니다.
이러한 단계를 따르면 디지털 CAD/CAM은 독립형 판매 포인트가 아닌 더 광범위한 품질 시스템의 일부가 됩니다. 구매자는 측정 가능한 요구 사항, 문서화된 증거 및 구성 요소의 실제 요구 사항을 기반으로 결정을 내릴 수 있습니다.
디지털 CAD/CAM은 엔지니어링 형상을 제조 지침과 연결하고, 설계 검증을 지원하고, 피할 수 있는 데이터 전송 오류를 줄이고, 생산 반복성을 향상시켜 제조 정확도를 향상시킵니다. 그 효과는 소프트웨어 자체보다 더 많은 것에 달려 있습니다. 재료 거동, 기계 상태, 툴링, 설정, 굽힘 보정, 마무리 및 검사는 모두 완성된 부품의 치수 및 기능적 성능에 영향을 미칩니다.
구매 팀의 경우 가장 신뢰할 수 있는 접근 방식은 중요 치수를 정의하고, 자재 및 프로세스 요구 사항을 확인하고, 도면 수정을 제어하고, 애플리케이션의 위험과 일치하는 검사 증거를 요청하는 것입니다. 공급업체를 선택하기 전에 동등한 기술 기준으로 견적을 비교하고 제안된 프로젝트에 대해 어떤 역량이 입증되었는지 확인하십시오.Cangzhou Shengsen Metal Products Co., Ltd.에 문의하세요.도면, 재료 사양, 제작 요구 사항, 공차 및 검사 기대치를 논의하고 실제 프로젝트 요구 사항을 기반으로 견적을 요청합니다.
답변:디지털 CAD/CAM은 승인된 설계 형상을 제조 지침과 연결하여 정확성을 향상시킵니다. CAD는 치수와 기능 관계를 정의하고, CAM은 호환 장비에 대한 기계 프로그램을 준비하는 데 도움을 줍니다. 이는 수동 데이터 전송 오류를 줄이고 반복 가능한 절단 및 성형 작업을 지원합니다. 설계 검사를 통해 재료가 처리되기 전에 특정 형상 충돌을 식별할 수도 있습니다. 그러나 최종 정확도는 재료 특성, 툴링, 기계 상태, 설정, 성형 동작 및 검사에 따라 달라집니다. 따라서 구매자는 실제 구성 요소에 대한 허용 오차를 확인하고 해당 요구 사항을 충족할 수 있다는 적절한 증거를 요청해야 합니다.
답변:아니요. CNC 기계는 프로그래밍된 지침을 따르지만 잘못된 설정, 도구 마모, 재료 이동, 열 효과, 기계 상태 및 측정 불확실성으로 인해 최종 결과가 여전히 영향을 받을 수 있습니다. 스프링백과 재료 변화로 인해 최종 형상이 변경될 수 있으므로 굽힘은 더 많은 변수를 추가합니다. 신뢰할 수 있는 프로세스는 검증된 프로그램과 설정 점검, 첫 번째 부품 검사, 적절한 공정 중 모니터링 및 최종 검증을 결합합니다. 중요 부품의 경우 구매자와 공급업체는 생산이 시작되기 전에 필요한 치수, 공차 한계, 측정 방법 및 부적합 부품 처리 절차에 동의해야 합니다.
답변:생산하기 전에 재료 등급 및 두께, 외부 프로파일, 구멍 크기 및 위치, 슬롯 치수, 가장자리 거리, 굽힘 각도, 내부 반경, 플랫 패턴 및 결합 기능 간의 관계를 검토하십시오. 또한 겹치는 형상, 열린 윤곽, 불충분한 도구 간격, 성형 또는 조립 중 간섭 가능성 등을 확인하십시오. 복잡한 구성 요소에는 치수 도면 외에도 3차원 모델이 필요할 수 있습니다. 공급업체는 제조 전에 불명확하거나 상충되는 요구 사항을 제기해야 합니다. 기능적 차원이나 인터페이스에 영향을 미치는 모든 제안된 변경 사항은 담당 설계 기관의 승인을 받아야 합니다.
답변:플랫 패턴은 펼쳐진 구성요소의 제조 표현이지만 최종 모양은 재료 동작과 성형 조건에 따라 달라집니다. 스프링백, 시트 두께, 재료의 기계적 특성, 굽힘 반경, 펀치 및 다이 형상, 기계 설정 모두 완성된 각도와 치수에 영향을 미칠 수 있습니다. 따라서 이론적으로 올바른 플랫 패턴에는 선택한 재료 및 툴링을 기반으로 하는 프로세스별 보정이 필요할 수 있습니다. 첫 번째 부품 측정은 계획된 프로세스가 의도한 형상을 생성하는지 여부를 확인하는 데 도움이 됩니다. 중요한 인터페이스가 있는 부품의 경우 구매자는 완성된 성형 치수에 대한 맞춤 검사 또는 검사를 요청할 수도 있습니다.
답변:증거는 구성 요소의 복잡성 및 치수 오류의 결과와 일치해야 합니다. 유용한 기록에는 승인된 도면 개정, 초도품 검사 보고서, 주요 기능에 대한 치수 측정, 관련 자재 문서, 지정된 마감 또는 접합 작업에 대한 검사 기록이 포함될 수 있습니다. 구매자는 기록에 올바른 부품과 개정이 식별되어 있는지, 필요한 기능이 포함되어 있는지, 적용 가능한 허용 한계가 명시되어 있는지, 적절한 측정 방법을 사용하는지 확인해야 합니다. 반복 주문의 경우 생산 프로그램 및 검사 요구 사항이 승인된 설계와 어떻게 일치하는지 문의하세요. 보고 범위는 공급업체와 프로젝트에 따라 다를 수 있으므로 주문하기 전에 정확한 문서 패키지를 확인하세요.
