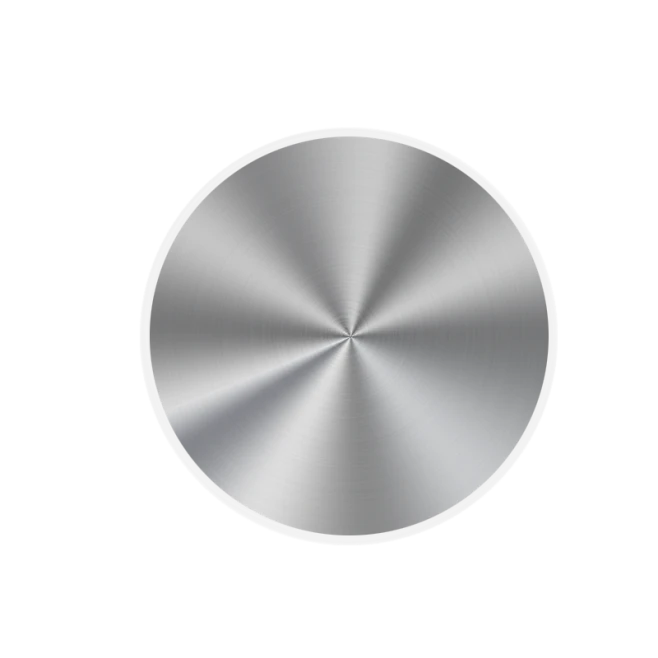

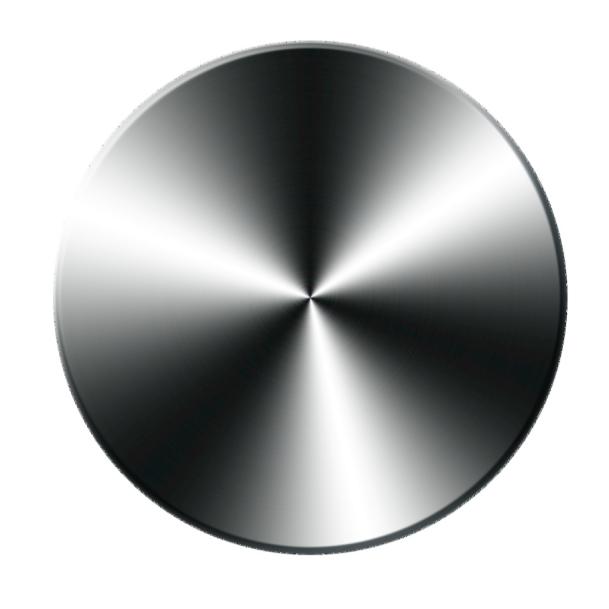

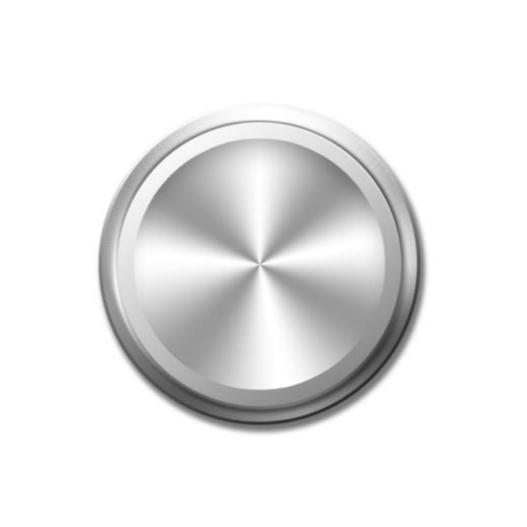

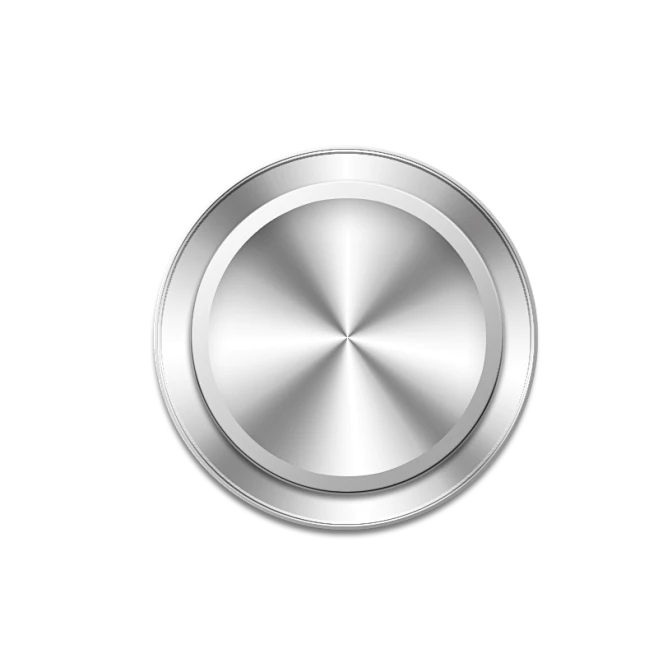

S-SEN 스테인리스 스틸 푸시 버튼 가드 링 부식 방지는 버튼 스위치를 보호하는 데 사용되는 구성 요소로, 일반적으로 추가적인 보호 기능을 제공하기 위해 스위치 외부에 설치됩니다. 이러한 유형의 가드는 특히 빈번한 작동이 필요하거나 열악한 환경 조건에 노출되는 애플리케이션에서 버튼 스위치의 내구성을 향상시킵니다.
부식 방지 | IP65 등급 | 1,000,000+ 기계적 사이클
그만큼에스센스테인레스 스틸 푸시 버튼 가드 링은 먼지, 습기 및 빈번한 작동으로 인한 스위치 고장이라는 일반적인 문제를 해결합니다.
실외 전기 캐비닛, 해양 장비 또는 산업용 제어 패널용 구성 요소를 지정하는 경우 다음과 같은 경험을 했을 가능성이 높습니다. 몇 달 동안 먼지에 노출되면 버튼이 막힙니다. 염수 분무나 화학 물질로 인해 장착 구멍 주변이 부식됩니다. 기계적 피로로 인해 전기 접점이 고장납니다. 이 가드 링은 복잡성을 추가하는 것이 아니라 접점 브리지, 푸시 로드 강화 및 밀봉 전략을 개선하여 설계 수준에서 이러한 각 실패 지점을 해결합니다.
이것이 중요한 이유: 현장 고장 감소 → 보증 청구 감소 → 총 소유 비용 감소.
| 사양 | 값 |
|---|---|
| 제품 유형 | 스테인레스 스틸 푸시 버튼 가드 링 (부식 방지) |
| 재료 | 스테인레스 스틸(하우징 + 링), NBR O-링 |
| 보호등급 | IP65(방진, 물 분사로부터 보호) |
| 작동 온도 | -25°C ~ +55°C |
| 기계적 수명 | ≥ 1,000,000 사이클(푸시 로드 변형 없음) |
| 전기 단선 | 팝업 메커니즘 + 아크 소멸 |
| 접촉 구조 | 통합 접점 브리지 |
| 규정 준수 | RoHS 규제, ISO 9001 |
| 장착 유형 | 패널 마운트, 표준 원형 컷아웃 |
1. 통합 접점 브리지 → 전기 고장률 감소 회전 헤드와 베이스는 분할 구조가 아닌 일체형 접점 브리지 설계를 사용합니다. 이는 일반적인 실패 지점인 움직이는 부품 간의 정렬 불량을 제거합니다. 그 결과 수십만 사이클 후에도 전기가 지속적으로 분리됩니다.
적용 분야: 유지 관리 없이 5년 이상 안정적으로 작동해야 하는 제어판을 구축하는 경우 간헐적인 접촉 오류의 위험이 줄어듭니다.2. 넓어진 푸시 로드 → 수백만 번의 프레스 후에도 찌그러짐 없음 푸시 로드 부분은 기계적 응력을 분산시키기 위해 의도적으로 넓어졌습니다. 기존 스위치에서는 시간이 지남에 따라 푸시로드가 찌그러져 작동이 불완전하거나 완전한 고장이 발생합니다. 우리의 테스트 결과: 100만 주기 후에도 눈에 띄는 변형이 없음이 확인되었습니다.
해당 응용 분야: 고주파수 사용 환경(대중 교통, 산업 기계, 자동 판매기) - 표준 스위치가 일찍 죽는 곳이며 이 가드 링이 서비스 수명을 연장하는 곳입니다.3. O-Ring + 스테인레스 스틸 → 방진, 방수, 부식방지 O-Ring Seal이 내장되어 전면으로부터의 침입을 방지합니다. 스테인리스 스틸 하우징은 산화, 화학 물질 및 염분 대기에 저항합니다.
적용 분야: 실외 인클로저, 해양 환경, 석유화학 시설 또는 습기, 염수 분무 또는 세척이 일상적인 모든 장소.
| 환경 | 에스센이 적합한 이유 |
|---|---|
| 옥외 전기 캐비닛(도로변, 통신탑) | IP65 + UV 방지 밀봉(O-링은 빠르게 저하되지 않음) |
| 해양 장비(도크, 선박, 해양 플랫폼) | 스테인레스 스틸은 염수 분무 부식에 강합니다. |
| 식품 가공/세척 구역 | 스테인레스 스틸 + 밀봉된 전면 - 청소가 용이함 |
| 일일 사이클이 높은 산업 기계 | 넓어진 푸시 로드 + 1M 주기 등급 |
| 대중교통(버스 문, 티켓 확인기) | 진동 저항 + 먼지 밀봉 |
| 석유화학/화학플랜트 | 화학물질에 대한 부식 방지(공격적인 화학물질에 대한 개스킷 호환성 검증) |
| 매개변수 | 값/설명 |
|---|---|
| 제품 유형 | 스테인레스 스틸 푸시 버튼 가드 링 (부식 방지) |
| 재료 | 스테인레스 스틸(하우징 및 링), NBR O-링 |
| 작동 온도 | -25°C ~ +55°C |
| 보호등급 | IP65(방진, 물 분사로부터 보호) |
| 기계적 수명 | ≥ 1,000,000 사이클(변형 없는 푸시로드) |
| 전기 단선 | 팝업 분리 + 빠른 아크 소멸 |
| 접촉 구조 | 통합 접점 브리지, 자가 세척 메커니즘 |
| 장착 유형 | 패널 마운트/표준 원형 푸시 버튼 컷아웃 |
| 규정 준수 | RoHS, ISO 9001 공장 품질 시스템 |
일관성을 보장하는 방법
에스센은 허베이성 창저우(베이징-텐진-허베이 산업 지역)에 있는 10,000m² 이상의 시설에서 운영됩니다. 제조 능력은 다음과 같습니다:
정밀 스탬핑 프레스
CNC 머시닝 센터
레이저 절단 장비
와이어 커팅 기계
모든 배치에 대해 품질 검사가 수행됩니다.
치수검사(하우징, 푸시로드, O링 홈)
밀봉 무결성 테스트(IP65 검증)
기계적 사이클 샘플링(설계 검증뿐만 아니라 모든 배치)
인증: ISO 9001(생산 품질 시스템), RoHS 준수.
설치(3단계)
유지 관리 권장 사항
| 환경 | 검사 빈도 |
|---|---|
| 표준 환경 | 12개월마다 육안 검사 |
| 가혹하고 먼지가 많은 환경 | 6개월마다 푸시로드의 움직임을 점검하고, 마모되지 않는 천으로 외부를 닦아주세요. |
피해야 할 일반적인 실수:푸시 로드 내부에 윤활유를 바르지 마십시오. NBR O-링은 무급유 작동용으로 설계되었습니다. 윤활유는 먼지를 끌어당겨 씰 성능을 저하시킬 수 있습니다.
Q1: 이 가드 링은 모든 푸시 버튼 스위치와 호환됩니까, 아니면 S-SEN 스위치에만 호환됩니까?
A: 가드 링은 표준 원형 푸시 버튼 컷아웃용으로 설계되었습니다. 그러나 내부 푸시로드 치수는 제조업체마다 다릅니다. 전체 생산 전에 특정 스위치 모듈로 샘플을 테스트하는 것이 좋습니다.
Q2: 연중 직사광선이 닿는 야외에서 사용해도 되나요?
답: 그렇습니다. 스테인리스 스틸 하우징은 UV 노출에도 성능이 저하되지 않습니다. NBR O-링은 실외 사용에 적합한 UV 저항성을 갖습니다. 50°C+ 온도가 지속되는 극한 사막 환경의 경우,저희에게 연락주세요물질적 대안을 위해.
Q3: 가드 링에 맞춤형 각인이나 브랜딩을 제공합니까?
답: 그렇습니다. 대량 주문 시 맞춤형 레이저 마킹이 가능합니다. 최소 수량 적용. 자세한 내용은 영업팀에 문의하세요.
Q4: 샘플과 생산 수량의 리드타임은 얼마나 됩니까?
A: 샘플: 영업일 기준 5~7일(재고가 있는 경우). 생산: 수량에 따라 영업일 기준 15-20일.
Q5: 이 가드 링이 내 패널에 맞는지 어떻게 알 수 있나요?
A: 패널 두께와 컷아웃 직경을 문의해 주세요. 우리는 24시간 이내에 장착을 확인할 수 있습니다.
Q6: IP 등급은 무엇이며, 직접적인 물 분사를 견딜 수 있습니까?
A: IP65는 먼지로부터 보호되며 모든 방향에서 분사되는 물로부터 보호된다는 의미입니다. 완전 침수 등급은 아닙니다.
Q7: 데이터시트나 치수 도면을 제공합니까?
답: 그렇습니다. 아래 문의양식을 통해 데이터시트를 요청하세요.
