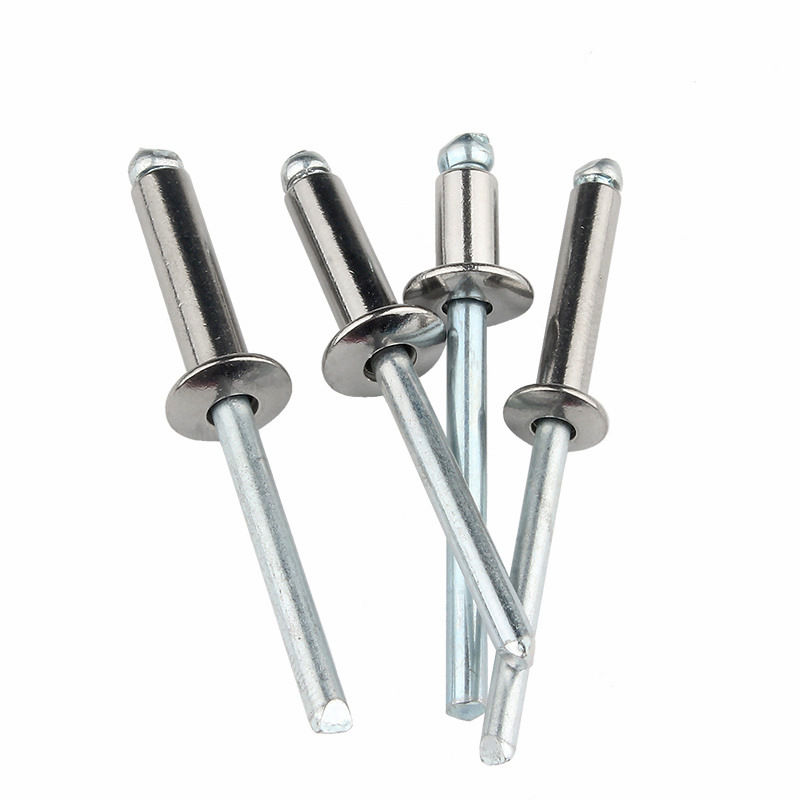

블라인드 리벳팝 리벳이라고도 알려진 는 가공물의 한쪽 면에만 접근할 수 있는 경우에 사용되는 영구 기계적 패스너입니다. 중앙에 맨드릴이 있는 원통형 본체(쉘)로 구성됩니다. 설치하는 동안 맨드릴이 쉘 안으로 당겨져 블라인드 측이 변형되고 재료를 함께 고정하는 보조 헤드가 형성됩니다.
"블라인드"라는 용어는 패스너 자체가 아닌 설치 조건을 의미합니다. 이러한 유형의 리벳은 접근이 한쪽으로 제한된 자동차 조립, 판금 제조, 항공우주 구조물, 건물 클래딩 및 일반 제조에 널리 적용됩니다.
블라인드 리벳은 네 가지 주요 섹션으로 구성됩니다.
| 요소 | 설명 |
| 리벳 본체(쉘) | 미리 형성된 헤드(보통 돔형 또는 접시형)가 있는 중공 실린더 |
| 곡괭이 | 특정 인장력에서 분리되도록 설계된 브레이크 포인트가 있는 내부 스템 |
| 헤드 세팅(공구 위) | 맨드릴을 잡고 당기는 힘을 제공하는 도구 구성 요소 |
| 블라인드 사이드 헤드 | 접근할 수 없는 측면에서 재료를 고정하는 설정 중에 생성된 변형 부분 |
작동 원리: 리벳 도구는 맨드릴을 잡고 바깥쪽으로 당깁니다. 맨드릴이 철수됨에 따라 맨드릴의 확장된 팁으로 인해 리벳 본체가 블라인드 측에서 반경 방향으로 확장되어 전구 모양의 헤드가 형성됩니다. 미리 결정된 장력에서 맨드릴은 목 지점에서 부러지고 설정된 리벳은 그대로 유지됩니다.
리벳 재료의 선택은 접합되는 기본 재료, 환경 노출 및 기계적 부하 요구 사항을 기반으로 해야 합니다.
알루미늄 리벳(강철 또는 알루미늄 맨드릴 포함)
가장 일반적인 유형으로 일반 조립에 적합합니다.
가볍고 적당한 전단강도와 인장강도
판금, HVAC 덕트, 소비재, 자동차 인테리어에 사용됩니다.
강철 리벳(아연 도금 또는 일반)
알루미늄보다 강도가 더 높음
구조용 응용 분야 및 무거운 게이지 재료에 적합
강철 프레임, 기계 가드, 산업 장비에 사용됩니다.
스테인레스 스틸 리벳
내부식성, 실외 및 해양 환경에 적합
강도와 경도가 높으므로 더 강력한 설치 도구가 필요합니다.
해양 하드웨어, 건축 클래딩, 화학 처리 장비에 사용됩니다.
구리 및 황동 리벳
좋은 전기 전도도 및 내식성
전기 응용 분야, 장식용 하드웨어, 가죽 제품에 사용됩니다.
모넬(니켈 구리 합금) 리벳
해수 및 화학 환경에서 우수한 내식성
고강도 및 내열성
해양 엔지니어링, 화학 플랜트, 해양 구조물에 사용됩니다.
직경: 리벳 직경은 본체의 외경을 나타냅니다. 일반적인 크기로는 2.4mm(3/32"), 3.2mm(1/8"), 4.0mm(5/32"), 4.8mm(3/16"), 5.6mm, 6.4mm(1/4")가 있습니다. 직경 선택은 하중 지지 요구 사항에 따라 결정됩니다. 직경이 클수록 전단 강도와 인장 강도가 더 높아집니다.
그립 범위: 접합되는 재료의 총 두께입니다. 각 리벳 크기는 일반적으로 제조업체에서 제공하는 특정 그립 범위를 포함합니다.
| 지름 | 일반적인 그립 범위 | 적용 두께 |
| 2.4mm | 1.0~3.0mm | 얇은 시트 및 전자 제품 |
| 3.2mm | 1.5~4.5mm | 가벼운 판금 |
| 4.0mm | 2.0~5.0mm | 중간 시트 조립 |
| 4.8mm | 2.5~6.5mm | 일반 구조 연결 |
| 6.4mm | 3.0~8.0mm | 고강도 애플리케이션 |
중요 규칙: 그립 범위는 실제 재료 두께를 포함해야 합니다. 리벳이 너무 짧으면 제대로 된 블라인드 헤드를 형성할 수 없어 접합 불량이 발생합니다. 너무 길면 맨드릴이 깨끗하게 부러지지 않고 과도한 몸체가 돌출될 수 있습니다.
안정적인 리벳 성능을 위해서는 적절한 구멍 준비가 필수적입니다.
구멍 직경: 구멍은 리벳 몸체 직경보다 0.1~0.2mm 커야 합니다. 큰 구멍은 전단 강도를 감소시키고 관절 움직임을 허용합니다. 구멍 크기가 작으면 삽입 중에 리벳 본체가 손상될 수 있으며 설정이 어려울 수 있습니다.
| 리벳 직경 | 권장 구멍 크기 |
| 2.4mm | Φ2.5~2.6mm |
| 3.2mm | Φ3.3~3.4mm |
| 4.0mm | Φ4.1~4.2mm |
| 4.8mm | Φ4.9~5.0mm |
| 6.4mm | Φ6.5~6.6mm |
가장자리 거리: 구멍 중심은 재료 가장자리에서 리벳 직경의 2배 이상이어야 합니다. 가장자리 거리가 충분하지 않으면 리벳이 로드될 때 재료가 찢어지는 현상이 발생합니다.
재료 정렬: 드릴링 또는 펀칭 전에 모든 레이어를 올바르게 정렬해야 합니다. 리벳 본체 시트가 가공물과 같은 높이가 되도록 구멍 양쪽에서 버를 제거해야 합니다.
1단계: 올바른 리벳 선택 직경, 그립 범위 및 재료가 해당 용도에 적합한지 확인하십시오.
2단계: 작업물 준비 모든 층에 구멍을 뚫거나 펀칭합니다. 버를 제거하고 표면을 청소하십시오. 리벳팅 중에 재료가 분리되는 것을 방지하기 위해 재료를 함께 고정합니다.
3단계: 리벳 삽입 접근 가능한 쪽에서 구멍을 통해 리벳을 삽입합니다. 사전 성형된 헤드는 상단 표면에 편평하게 놓여야 합니다. 리벳 본체가 모든 층을 통해 완전히 확장되는지 확인하십시오.
4단계: 리벳 도구 배치 적절한 노즈피스를 리벳 도구에 맞춥니다. 노즈피스를 리벳 심축 위에 놓고 완전히 맞물리도록 하세요.
5단계: 도구 작동 도구를 쥐거나 활성화하여 맨드릴을 당깁니다. 맨드릴이 지정된 목 지점에서 부러질 때까지 계속합니다. 적절하게 설정된 리벳은 완전히 형성된 블라인드 헤드와 공장 헤드와 같거나 약간 아래에 부러진 맨드릴을 보여줍니다.
6단계: 설치 검사 다음 사항을 확인하세요.
공장 헤드는 재료와 같은 높이로 안착됩니다.
재료 사이에 틈이 존재하지 않음
블라인드 헤드가 완전히 형성되었습니다(해당되는 경우 재료를 당겨서 접근 가능한 측면에서 볼 수 있음).
맨드릴 브레이크가 깨끗하고 올바른 깊이에 있음
| 결함 | 관찰 가능한 신호 | 가능한 원인 |
| 불완전한 블라인드 헤드 | 블라인드 쪽은 변형이 거의 없거나 전혀 없습니다. | 재료 두께에 비해 리벳이 너무 깁니다. 당기는 힘이 부족하다 |
| 안착 전 부러진 맨드릴 | 클램핑 재료 없이 맨드릴이 파손됨 | 도구 노즈피스가 너무 작습니다. 리벳이 너무 짧습니다. 자재 팩아웃이 과도함 |
| 손상된 공장장 | 접근 가능한 측면의 균열 또는 변형 | 과도한 힘; 잘못 정렬된 도구; 부서지기 쉬운 재료 |
| 느슨한 조인트 | 세팅 후 소재 분리 및 이동 가능 | 잘못된 그립 범위; 구멍이 너무 크다; 설정주기가 부족함 |
| 맨드릴이 공구에 끼임 | 맨드릴은 파손 후 배출되지 않습니다. | 노즈피스 착용됨; 공구 내 이물질; 잘못된 노즈피스 크기 |
| 타원형 또는 변형된 구멍 | 세팅 후 구멍 모양이 변형됨 | 구멍이 너무 큽니다. 재료가 잘못 정렬됨; 과도한 측면 하중 |
수동 리벳 플라이어 가끔 사용하거나 가벼운 작업에 적합합니다. 최대 4.8mm 직경의 리벳에 사용할 수 있는 모델입니다. 활용 설계는 다양합니다. 작은 리벳에는 단일 핸들, 더 큰 크기에는 복합 동작이 있습니다.
공압 리벳 건 대량 생산에 적합한 공압식 공구입니다. 일관된 당기는 힘과 더 빠른 사이클 시간을 제공합니다. 대구경 리벳 및 스테인리스강 유형에 필요합니다. 공기 공급량은 일반적으로 5~7bar입니다.
배터리 구동식 리벳 도구 휴대 가능하며 현장 작업에 적합합니다. 최대 4.8mm의 대부분의 범용 리벳에 충분한 힘을 제공합니다. 배터리 기술은 무선의 편리함을 제공하지만 충전당 사이클 용량이 제한되어 있습니다.
유압식 및 서보 리벳터 고강도 구조용 리벳을 포함한 중공업 응용 분야에 사용됩니다. 품질 보증을 위해 정확한 인장력 모니터링 및 데이터 추적을 제공합니다.
노즈피스 선택: 각 리벳 직경에는 해당 노즈피스가 필요합니다. 리벳 크기를 변경할 때 노즈피스 교체가 필요합니다. 일부 도구는 생산 효율성을 위해 퀵 체인지 시스템을 제공합니다.
블라인드 리벳 조인트는 일반적으로 1차 인장 하중(재료를 잡아당기는 힘)이 아닌 전단 하중(조인트 평면에 평행한 힘)을 위해 설계되었습니다.
전단 강도는 리벳이 축에 수직으로 견딜 수 있는 최대 힘입니다. 이는 대부분의 랩 조인트에 대한 기본 설계 매개변수입니다.
인장 강도는 리벳이 축을 따라 견딜 수 있는 최대 당기는 힘입니다. 일반적으로 대부분의 블라인드 리벳 유형의 전단 강도보다 낮습니다.
피로 성능: 블라인드 리벳은 중공 몸체와 맨드릴 구멍의 응력 집중으로 인해 솔리드 리벳에 비해 피로 저항이 낮습니다. 반복 하중 적용의 경우 구조용 리벳 또는 고강도 유형(예: 모넬 또는 강철)을 고려해야 합니다.
조인트 설계 권장 사항: 하중이 심한 조인트에 단일 리벳을 사용하는 대신 엇갈린 패턴으로 여러 개의 리벳을 사용합니다. 리벳 사이의 최소 간격은 재료 약화를 방지하기 위해 리벳 직경의 3배입니다.
서로 다른 재료가 접촉하면 갈바닉 부식 위험이 발생합니다. 모재와 호환되는 리벳 재질을 선택하세요.
| 기본 재료 | 권장 리벳 재질 |
| 알루미늄 시트 | 알루미늄(강철 굴대 사용 가능) |
| 강판(도장/무도장) | 강철(아연 도금) 또는 스테인리스강 |
| 스테인레스 강판 | 스테인레스 스틸 |
| 구리 합금 | 황동 또는 구리 |
| 해양 환경 | 모넬 또는 스테인레스 스틸 316 |
규칙: 리벳은 기본 재료의 부식 가속화를 방지하기 위해 기본 재료에 비해 음극성(더 고귀한)이어야 합니다. 확실하지 않은 경우 실란트나 개스킷으로 절연하십시오.
밀봉 리벳: 중앙을 통한 물이나 가스 누출을 방지하는 폐쇄형 본체가 특징입니다. 방수 응용 분야, 압력 용기 및 날씨에 노출되는 구조물에 사용됩니다.
멀티 그립 리벳: 더 넓은 그립 범위를 포괄하도록 설계되어 재고 요구 사항이 줄어듭니다. 재료 두께가 다양한 용도에 적합합니다.
셀프 피어싱 리벳(SPR): 미리 뚫은 구멍 없이 설치됩니다. 리벳은 상단 레이어를 관통하여 하단 레이어로 확장됩니다. 자동차 차체 조립, 특히 알루미늄 및 혼합 재료 조인트에 사용됩니다.
브레이크스템 리벳: 맨드릴 헤드는 세팅 후에도 리벳 본체 내에 고정되어 맨드릴이 떨어지는 것을 방지합니다. 느슨한 맨드릴이 오염을 일으킬 수 있는 응용 분야(식품 가공, 전자 제품)에 필요합니다.
홈이 있는 리벳: 플라스틱, 목재 또는 복합재와 같은 부드러운 재료의 풀업 성능을 향상시키기 위해 홈이 있는 본체가 특징입니다.
리벳은 습기와 오염물질로부터 보호하여 건조하고 깨끗한 상태로 보관해야 합니다. 알루미늄 및 강철 리벳은 습한 환경에서 산화되어 세팅 성능과 내식성에 영향을 미칠 수 있습니다.
사용할 때까지 원래 포장에 보관하십시오.
보관 장소의 습도를 60% 이하로 유지하세요
오일, 용제 및 산업 먼지에 노출되지 않도록 하십시오.
선입선출 방식으로 재고 순환
장기간(24개월 이상) 보관된 리벳은 사용하기 전에 부식이나 열화 여부를 검사해야 합니다.
육안 검사(설치 확인):
공장 헤드는 평평하고 동심원입니다.
맨드릴 파손이 깨끗하고 머리 아래에서 보입니다.
양쪽에 균열이나 뒤틀림이 없습니다.
인장 인장 테스트: 인장 테스터를 사용하여 샘플 리벳을 주기적으로 인장 테스트하여 전단 및 인장 값이 사양을 충족하는지 확인합니다. 최소 샘플: 배치당 리벳 5개.
그립 테스트: 설정된 리벳 내부에 남아 있는 맨드릴 길이가 허용 한계(일반적으로 헤드 표면 아래 0.5~1.5mm) 내에 있는지 확인합니다.
파괴 검사: 블라인드 헤드 형성을 검사하고 적절한 재료 변형을 확인하기 위해 단면을 선택한 리벳입니다. 이는 프로세스 검증 및 도구 변경 검증 중에 특히 중요합니다.
| 문제 | 즉시확인 | 해결책 |
| 리벳이 구멍에서 회전함 | 구멍 직경이 너무 큼 | 더 큰 직경의 리벳으로 교체하십시오. 정확한 구멍 크기 |
| 리벳 삽입 불가 | 구멍 직경이 너무 작음 | 크기에 맞게 구멍을 넓히세요 |
| 도구는 당길 수 없습니다 | 잘못된 노즈피스 또는 마모된 공구 조 | 노즈피스를 교체하십시오. 서비스 도구 |
| 맨드릴이 너무 일찍 파손됨 | 그립 범위가 너무 짧음 | 더 긴 그립 리벳을 사용하세요. |
| 맨드릴이 부러지지 않습니다. | 당기는 힘이 부족함 | 더 강력한 도구를 사용하세요. 공기압을 확인하세요 |
| 블라인드 헤드가 형성되지 않음 | 리벳이 너무 길거나 공구 오작동 | 그립 범위를 확인하십시오. 도구 작동 확인 |
| 세팅 후 재료별도 | 불충분한 조임력 | 그립 범위를 줄입니다. 구멍 맞춤 정확도 향상 |
이 가이드는 블라인드 리벳의 선택 및 설치에 대한 기본 참고 자료를 제공합니다. 중요한 응용 분야의 경우 제조업체 기술 사양을 참조하고 생산 전에 대표 어셈블리에 대한 자격 테스트를 수행하십시오.
